Cubical Quad demontable pour portable (made in TK1CX)



Je fais beaucoup de portable et je voulais une antenne performante,légère et vite montée. La quad est une antenne trés trés performente, je me sert d'un mât pneumatique de 6m, ça suffit bien. Le problème que j'ai eu du mal a résoudre était la facon de fixé le fil sur les cannes à pêche, j'ai trouvé la solution au rayon rideaux, dans un magasin de bricolage, grâce au crochet à rideaux. C'est une mono bande deux elements mais on peut mettre la bande que l'on veut au moment du montage du 10m au 17m. Pour le 10m et le 15m il faut alimenter le cadre avec du 75oms pour adapter l'impédance à 50oms, j'ai opté pour 3 x 1/4 de l'amda



les fils pour les 4 bandes



adaptateur d'impédance 1/4 de l'amda de 75 Oms pour le 10M et 15m



platine de jonction fil rayonant coax





les cannes à peches et le croisillon



le tout assemblé



un des crochets à rideaux fixé avec une ligature



on vois bien la forme du crochet ouvert qui permet de passer le fil facilement



le premier élément assemblé





croisillon de chez CUBEX

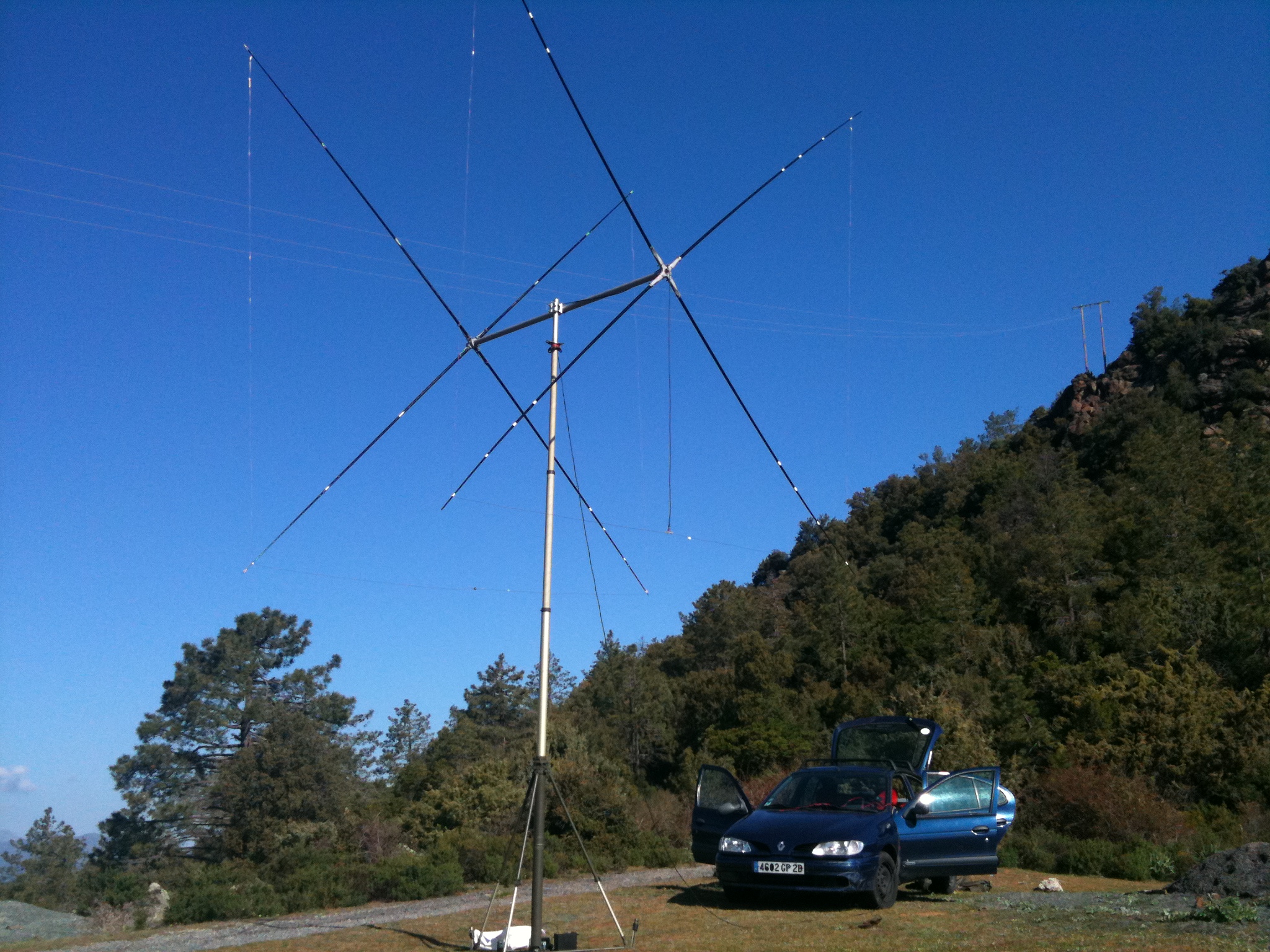

et voila un quad 2 éléments mono bande portable




Il me faut 20 minutes pour tout monter, mat pneumatique et antenne, et quel plaisir de trafiquer avec, et lancer deux ou trois appels sur les piles up et avoir une réponse est signe que ca marche bien.
